在電子電路設計領域，開關電路作為核心組成部分，廣泛應用于各類電子設備中。三極管（BJT）與MOS管（MOSFET）作為兩種常見的開關器件，各自具有獨特的優缺點。將二者有機結合，能夠充分發揮各自的優勢，顯著提升開關電路的整體性能。

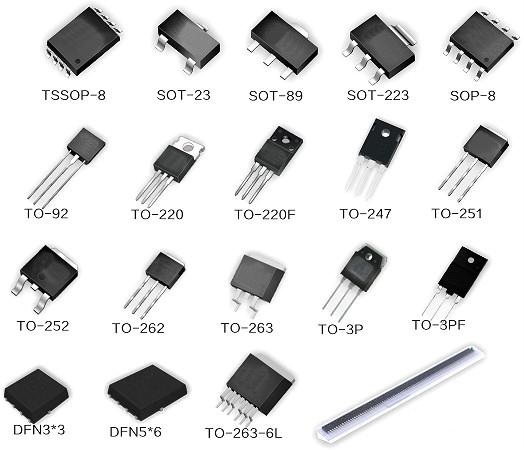

一、三極管與MOS管的基本特點
（一）三極管（BJT）
電流驅動特性：三極管通過基極電流來控制集電極電流，屬于電流驅動型器件。
小功率應用優勢：在小功率驅動場景下表現出色，但開關速度相對較慢。
導通壓降與損耗：導通時存在一定的壓降（Vce），這會導致一定的功率損耗。
放大與開關功能：常用于放大電路，在開關電路中雖然存在一定的效率損失，但在信號控制方面具有獨特優勢。
（二）MOS管（MOSFET）
電壓驅動機制：MOS管通過柵極電壓來決定是否導通，屬于電壓驅動型器件，具有高輸入阻抗，功耗低。
高頻與大功率適用性：開關速度快，適用于高頻電路，且由于導通電阻較低，功率損耗小，適合大功率開關應用。
驅動 simplicity：在數字電路中易于驅動，能夠實現快速的開關動作。
從上述特點可以看出，MOS管在高速和大功率場合具有明顯優勢，而三極管則在低功率信號驅動時更具優勢。因此，將三極管與MOS管結合使用，可以兼顧驅動能力和開關特性，實現更高效的開關電路。
二、三極管 + MOS管的組合式開關電路原理
在組合式開關電路中，三極管通常用于提供驅動信號，而MOS管則作為主要的開關器件。以下是一個典型的組合式開關電路示例：
（一）電路組成
信號輸入：控制信號接入三極管的基極，決定其導通或截止狀態。
三極管驅動單元：三極管起到放大和轉換信號的作用，當基極接收到有效信號時，三極管導通，拉低集電極電位，從而影響MOS管的工作狀態。
MOS管開關單元：MOS管作為主控開關，受三極管影響，當柵極電位達到開啟電壓時，MOS管導通，允許電流通過，驅動后續負載。
負載部分：通常為LED、電機或繼電器等設備，由MOS管的開關動作來控制其工作與否。
（二）工作過程
輸入信號為高電平（開關開啟）：
三極管基極有電流輸入，三極管導通。
由于三極管導通，MOS管柵極電壓被拉低，MOS管截止，負載斷開。
輸入信號為低電平（開關關閉）：
三極管基極無電流輸入，處于截止狀態。
MOS管的柵極電壓通過上拉電阻被拉高，使MOS管導通，負載開始工作。
這個邏輯設計的關鍵在于，三極管起到信號調節的作用，使MOS管能夠高效地進行開關控制。
三、組合式開關電路的優勢
提高驅動能力：三極管可放大小信號，使其適用于控制大功率MOS管。
降低功耗：MOS管的導通電阻低，降低了電路的整體功耗。
增強抗干擾能力：三極管輸入阻抗較低，不易受外部噪聲影響，而MOS管的高輸入阻抗也不會影響前級電路的穩定性。
優化開關特性：利用三極管加速MOS管的開關過程，減少MOS管的開關損耗，提高效率。
四、組合式開關電路的應用
這種電路結構廣泛應用于各種電子設備的控制模塊，例如：
繼電器驅動電路：用于控制大電流繼電器，提高可靠性。
LED驅動電路：降低功耗，增強開關速度。
電機驅動電路：用于控制直流電機的開關狀態，提高電機控制精度。
高頻開關電源：提高開關速度，提高電源轉換效率。
五、示例電路設計
（一）低功率負載控制電路
元件參數：
輸入控制電壓：3.3V或5V
三極管：NPN型（如 2N3904）
MOS管：N溝道（如 IRLZ34N）
負載：LED或繼電器
電路工作原理：
當輸入信號為高電平時，三極管導通，MOS管柵極電壓被拉低，MOS管關閉，負載不工作。
當輸入信號為低電平時，三極管截止，MOS管柵極電壓上升到Vcc，MOS管導通，負載開始工作。
（二）大功率負載控制電路
如果控制的是高功率設備，比如電機，可以選用更強的MOS管，例如：IRF540N，并適當增大三極管的基極電阻，以控制驅動電流。
六、結論
三極管與MOS管的組合式開關電路是一種高效的開關控制方案，結合了三極管的信號放大能力與MOS管的低損耗特性，使得開關電路既具備良好的驅動能力，又能降低功耗，提高可靠性。這種電路設計廣泛應用于繼電器、LED、電機等設備的控制，工程師可以根據具體應用需求，靈活選擇合適的元件與參數優化電路性能。
