在電子電路設計領域，MOS管作為關鍵的電壓控制型器件，其導通電壓受溫度影響的程度不容忽視。溫度變化不僅會改變MOS管的閾值電壓，還會對其導通電阻、載流子遷移率等關鍵參數產生影響，進而影響電路的工作狀態和整體性能。
一、MOS管的基本導通原理
MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）的工作機制主要依賴于柵極電壓（VGS）的控制。當VGS超過閾值電壓（Vth）時，MOS管的溝道形成，導通狀態開啟，漏極（D）與源極（S）之間的電流（ID）得以流通。在正常工作狀態下，MOS管的導通程度由VGS和Vth共同決定，而Vth受溫度變化的顯著影響，溫度變化可能會導致MOS管的開啟電壓發生漂移，進而影響整體電路的穩定性和性能。
二、溫度對MOS管導通電壓的影響因素
（一）閾值電壓Vth的溫度依賴性
MOS管的閾值電壓通常具有負溫度系數，即溫度升高時，Vth會降低。主要原因包括：
載流子濃度增加：溫度升高導致半導體材料內的熱激發載流子增加，使得溝道更容易形成，從而降低Vth。
界面態變化：MOS管柵極氧化層與半導體界面受溫度影響，導致界面態密度變化，使得閾值電壓發生漂移。
半導體材料的溫度特性：硅等半導體材料的能帶結構受溫度影響較大，高溫下，導帶和價帶間的帶隙縮小，影響MOS管的導通特性。
在高溫環境下，閾值電壓的降低可能導致MOS管更容易誤導通，漏極電流ID增大，甚至引發電路的熱失控。因此，在高溫應用場合，如功率放大器、汽車電子等，需采取措施控制Vth的溫度漂移，確保電路可靠性。
（二）導通電阻RDS（on）的溫度變化
MOS管導通后，漏源電阻RDS（on）影響其電壓損耗和功率消耗。一般而言，RDS（on）具有正溫度系數，即溫度升高時，RDS（on）增大。主要機理包括：
載流子遷移率降低：溫度升高增強晶格散射效應，限制載流子運動，降低遷移率，增加溝道電阻。
寄生效應增強：高溫下，MOS管內部寄生元件（如體二極管）影響顯著，可能導致漏源電阻RDS（on）增大，增加導通損耗，降低電路效率，尤其在高頻或大功率應用中。
溝道載流子濃度分布變化：溫度上升改變半導體中載流子分布，增加溝道電阻，影響導通狀態下電壓降。
在功率器件和高頻應用中，RDS（on）的增加可能引起額外功率損耗和發熱問題。因此，設計時需優化MOS管散熱結構，降低RDS（on）的溫度影響，提高電路效率和穩定性。
三、MOS管導通電壓受溫度影響的實驗分析
為了直觀理解溫度對MOS管導通電壓的影響，設計實驗在不同溫度下測量MOS管的Vth和RDS（on）：
準備測試電路：搭建恒流源電路，以不同VGS驅動MOS管，測量漏極電流ID變化。
控制環境溫度：通過熱臺或環境試驗箱，逐步升高M(jìn)OS管溫度，記錄各溫度點Vth和RDS（on）數據。
數據分析：觀察Vth和RDS（on）隨溫度變化趨勢，計算溫度系數。
實驗結果通常顯示：
閾值電壓Vth隨溫度升高而降低，變化速率約-2～-4mV/°C（具體數值取決于MOS管型號）。
導通電阻RDS（on）隨溫度上升而增加，一般變化幅度為10%～20%。
該實驗驗證了MOS管在不同溫度條件下的導通特性，為實際應用提供參考依據。
四、優化MOS管的溫度穩定性的措施
在實際應用中，為減小溫度對MOS管導通電壓的影響，可采取以下措施：
選擇低溫度漂移的MOS管：某些MOS管型號在設計時優化柵極結構或材料，使Vth溫度系數較小，適合高溫或嚴苛環境應用。
使用溫度補償電路：在電路設計中引入溫度補償網絡，如采用負溫度系數電阻或熱敏元件調整柵極電壓，補償溫度變化對Vth的影響。
優化散熱設計：MOS管的熱管理至關重要，可采用高效散熱片、風扇冷卻或?qū)峁柚确绞浇档推骷囟龋瑴p少溫度漂移。
智能驅動控制：在功率電子系統中，使用PWM技術控制MOS管的開關頻率和占空比，降低發熱，提高系統穩定性。
結論
MOS管的導通電壓受溫度影響顯著，主要體現在閾值電壓Vth下降和導通電阻RDS（on）上升。高溫易導致MOS管誤導通，增加功率損耗，因此電路設計和應用時需采取優化措施控制溫度影響。通過選用低溫度漂移MOS管、優化散熱方案及引入溫度補償電路，可有效提升MOS管的溫度穩定性，確保系統可靠運行。

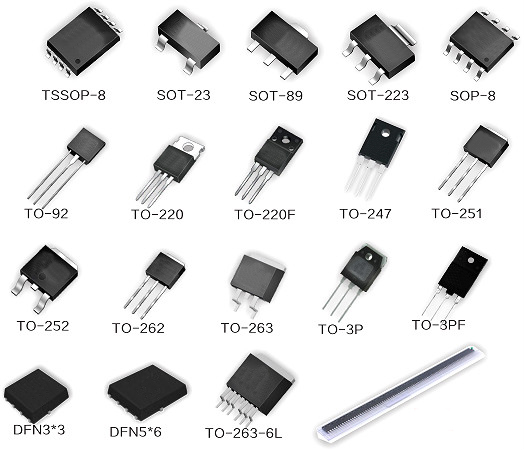

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
