LM324系列器件帶有真差動輸入的四運算放大器
1.LM324 中文資料
與單電源應用場合的標準運算放大器相比，它們有一些顯著優點。該四放大器可以工作在低到 3.0 伏或者高到 32 伏的電源下，靜態電流為 MC1741 的靜態電流的五分之一。共模輸入范圍包括負電源，因而消除了在許多應用場合中采用外部偏置元件的必要性。

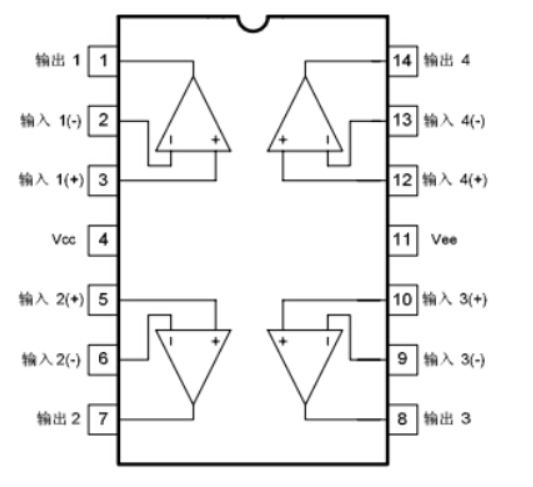

2.引腳圖及功能
3.工作原理

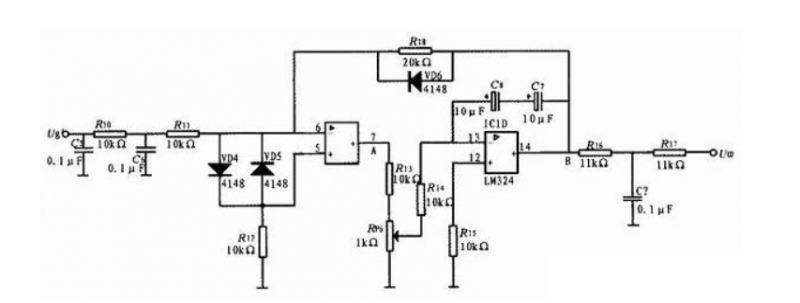

給定積分器電路由電壓比較電路 Ug'、C5 積分電路和反饋電路組成。給定電壓經濾波，再經過由 R10、R11、C6 組成的無源遲后校正網絡抗干擾后作用于由 IC1B、R11、Rp6 組成的緩沖器上，進行緩沖，調節 Rp6 可改變積分常數(積分時間)，然后經由 IC1D、C7、C8 等原件組成的積分器輸出，最后再次經校正網絡輸出 C02 電壓。
當 Ug'≤0 時，UA=-15 V。由于二極管 VD6 的作用，U02=UUg'+0.7V，調節范圍為 -9.7～+9.7V。
當 Ug'≥0 時，UA=+15 V。由于反饋電阻 R18 的作用，U02=Ug'，調節范圍為 -10～0V。

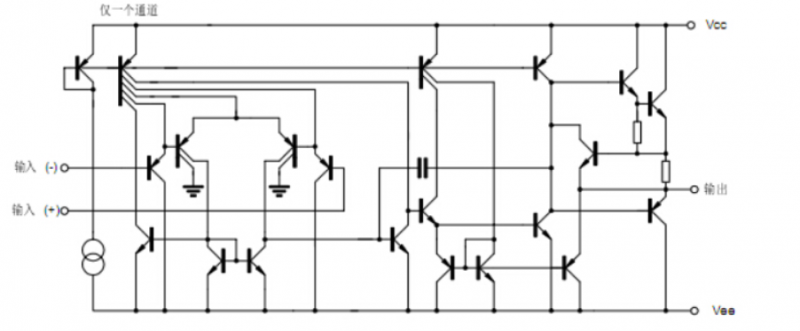

4.內部結構
5.作用和用途
對講機
電池管理解決方案
傳感器放大器
求和放大器
多諧振蕩器
振蕩器
直流增益模塊
比較器(環路控制和調節)
換能放大器
濾波電路，電壓跟隨器
積分器，微分器，求和器，加法器等
