電流傳感器的應用-開關電源
開關電源從控制方式上可分為電壓控制型和電流控制型，從隔離變壓器的驅動方式上可分為單端型和雙端型。
在這些電路形式中，許多形式的開關電源需要使用電流傳感器檢測電流，或者用于脈沖占空比的控制，或者用于電路的保護。
1、電流控制型開關電源直接對輸入的脈沖電流進行檢測，能同時根據輸入電壓和輸出電壓的變化綜合調節脈沖占空比具有動態響應速度快，輸入電壓的波動對輸出電壓影響小等特點。
電流控制型開關電源中需要電流傳感器檢測輸入的脈沖電流，以作為開關電源調節脈沖占空比、穩定輸出電壓的反饋信號。
圖1所示為一個電流控制型的反激式開關電源的輸入通道原理圖。
圖中電阻RS在電路中的作用即是電流傳感器，在功率開關T1導通時，流過隔離變壓器原邊繞組W1的電流將使RS上產生電壓降US，US即為向開關電源控制器反饋的輸入電流值信號。
根據輸出電壓反饋信號和輸入電流值反饋信號US.開關電源控制器將綜合調節電路的脈沖占空比，保證輸出電壓的穩定。
2、雙端型開關電源雙向驅動隔離變壓器，可以有效地提高隔離變壓器的使用效率，減小隔離變壓器的體積。
為了防止隔離變壓器偏磁飽和，雙端型開關電源常常需要電流傳感器檢測輸入隔離變壓器的雙向脈沖電流，以進行電流的平衡控制和電路保護。

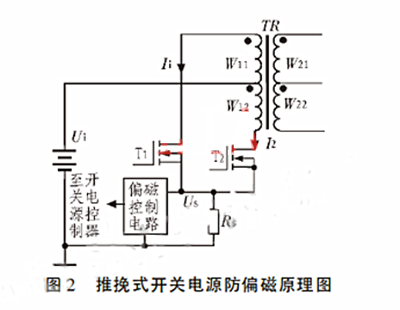

圖2為一個推挽式開關電源的防偏磁原理圖，電路以電阻RS作為電流傳感器，當功率開關T1、T2依次導通時，分別流過隔離變壓器原邊繞組W1和W2的電流I1和I2將被電阻RS以電壓US的形式向偏磁控制電路反饋。
一旦兩路電流差值過大或某一路電流值過大，即說明隔離變壓器出現了偏磁飽和現象，由偏磁控制電路調節功率開關T1或T2的導通占空比，使隔離變壓器的雙向磁感應強度趨于平衡。
3、為了提高開關電源工作的可靠性，防止輸出電流過流等情況發生，許多開關電源在輸出端接入電流傳感器，檢測輸出電流的大小，一旦輸出電流超過設計標準，保護電路即采取必要措施保護開關電源的安全。
此外，當開關電源作為蓄電池充電器時，也需要檢測輸出電流的大小，以此了解蓄電池的充電情況，適時切換充電方式，達到提高充電效率，延長蓄電池的使用壽命的效果。
