在電路板上常用的器件包括：電阻、電容、二極管、三極管、可控硅、輕觸開關、液晶、發光二極管、蜂鳴器、各種傳感器、芯片、繼電器等。而且電子元器件有著不同的封裝類型，不同類的元件外形一樣，但內部結構及用途是大不一樣的，比如TO220封裝的元件可能是三極管、可控硅、場效應管、或雙二極管。TO-3封裝的元件有三極管，集成電路等。二極管也有幾種封裝，玻璃封裝、塑料封裝及螺栓封裝，那么如何識別它們呢?下面一起來看看吧：
1.外形識別方法

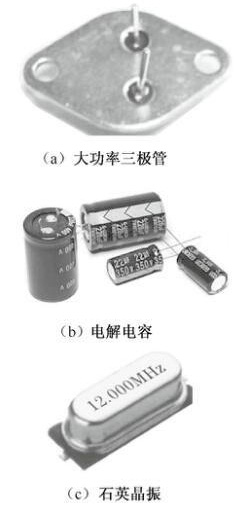

電子元器件外形識別就是實物與名稱要對應, 其目的是拿到一種電子元器件能知道它是什么元器件，知道它的電路圖形符號。如圖所示是三種電子元器件實物圖。
外形實物圖
2.電路圖形符號識別
理解電路圖形符號中的識別信息，有助于對電路符號的記憶，對電路工作原理分析也十分有益。關于識別電子元器件電路圖形符號主要說明下列幾點。
(1)電子元器件的電路圖形符號中含有不少電路分析的識圖倍息，最基本的是通過電路圖形符號了解該元器件有幾根引腳，如果引腳有正、負極性之分，在電路圖形符號中也會有各種表達方式。
(2)元器件電路圖形符號具有形象化的特點，電路圖形符號的每一個筆畫或符號都表達了特定的識圖信息。
(3)電路圖形符號屮的字母是該元器件英 語中詞的第一個字母，如變壓器用T表示，它 是英語Transformer的第一個字母。如果懂專業英語也有助于識別電路圖屮的電路圖形符號, 這對一些電路的識圖非常有益。
3.引腳識別和引腳極性識別
許多電子元器件的引腳有極性，各個引腳之間是不能相互代用的，這時就要通過電路圖形符號或元器件實物進行引腳的識別和引腳極性的識別。
引腳識別和引腳極性識別方法有兩種情 況：一是電路圖形符號屮的識別，二是電子元器件實物識別。
4.元器件本身的印字
一般來說印字表述著某些參數或型號，當然也有生產廠家批號、版本號等屬性，部分國際認證的符號也有，這個方法也要靠平時對元器件型號、參數等的了解程度。例如一個三極管模樣的器件，標示C1815則是一個小功率低頻NPN型三極管;標示TL431則是集成穩壓IC;若標示13001，則是一個小功率開關管，可用在小型小功率充電器中。
5.電子元器件識別舉例
(1)電容器：用“C”表示，是英文CAPACITOR的第一個字母。電容器按極性可分為無極性和有極性。電路符號為：
電容器電路符號
(2)電阻：用“R”表示，是英文RESISTOR的第一個字母。符號為“
”或“
”
”或“”(3)電感器：電感是用絕緣導線在骨架上纏繞而成;電感用字母“L”表示，符號為“
”。電感器的值叫電感量，單位是“亨利(H)”;由于“亨”的單位太大，經常用的為“毫亨(mH)”和“微亨(uH)”。
”。電感器的值叫電感量，單位是“亨利(H)”;由于“亨”的單位太大，經常用的為“毫亨(mH)”和“微亨(uH)”。(4)變壓器：變壓器是電感器件的一種，有升壓、降壓及隔離藕合等之分;變壓器用字母“T”表示(是英文TRANSFORMER的第一個字母);變壓器有初級接頭、次級接頭之分，因此在作用時必須注意。其符號如下圖：
變壓器符號
(5)二極管：二極管用字母“D”表示，符號為“
”，有正、負極之分，不以插反。
”，有正、負極之分，不以插反。(6)晶振：晶振又叫晶振子，是用石英晶體加工成對某一頻率產生諧振的石英晶片，用英字用“X”表示，符號為“
”。由于晶振的作用是用來穩定振蕩頻率的，因此晶振的重要參數就是諧振頻率。
”。由于晶振的作用是用來穩定振蕩頻率的，因此晶振的重要參數就是諧振頻率。以上就是電路板上的元器件識別介紹了。由于技術、生產和廠家原因，同一種電子元器件會存在形狀、結構、材料的各異，所以大家要盡可能地多了解一下，這對以后會有很大幫助。
