晶體管的概念
嚴格意義上講，晶體管泛指一切以半導體材料為基礎的單一元件，包括各種半導體材料制成的二極管、三極管、場效應管、可控硅等，但是國內習慣上，把晶體管有時多用來指晶體三極管。
三極管，全稱應為半導體三極管，也稱雙極型晶體管、晶體三極管，是一種控制電流的半導體器件其作用是把微弱信號放大成幅度值較大的電信號， 也用作無觸點開關。
場效應晶體管（Field Effect Transistor縮寫FET）簡稱場效應管。主要有兩種類型（junction FET—JFET)和金屬 - 氧化物半導體場效應管（metal-oxide semiconductor FET，簡稱MOS-FET）。由多數載流子參與導電，也稱為單極型晶體管。它屬于電壓控制型半導體器件。
放大的含義

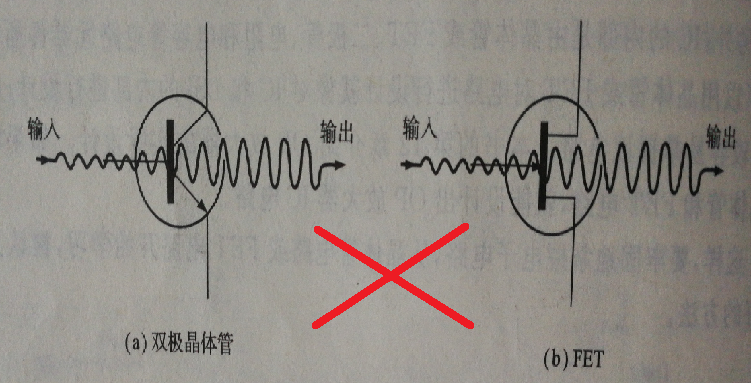

初學者往往認為三極管和場效應管的放大作用如下圖所示，即信號被直接的放大：
但是，這是錯誤的認識。

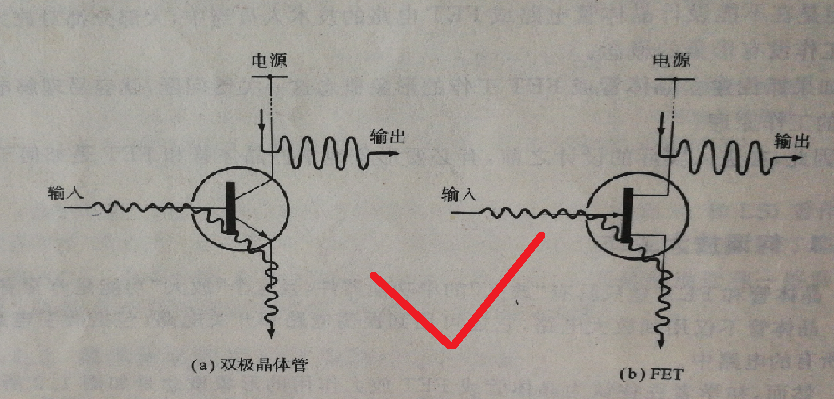

真正的放大作用應當如下圖所示：
大小與輸入信號成正比的輸出信號可以認為是從電源而來的。電源來的輸出信號形狀與輸入信號相同，而且比輸入信號的電平要高，因此從外部看去，可以認為信號被放大。
三極管的工作原理
三極管引腳分為三級，分別是：b極（基極）、e極（發射極）、c極（集電極），這里只簡要介紹基本的工作原理。

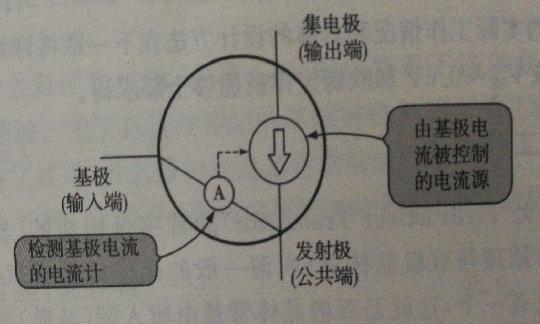

三極管的工作原理：對基極與發射極之間流過的電流進行“監視”，并控制集電極與發射極之間的電流使其達到基極與發射極間電流的數十至數百倍。
也就是說，三極管是使用基極電流來控制集電極和發射極之間電流的 流控電流源 。

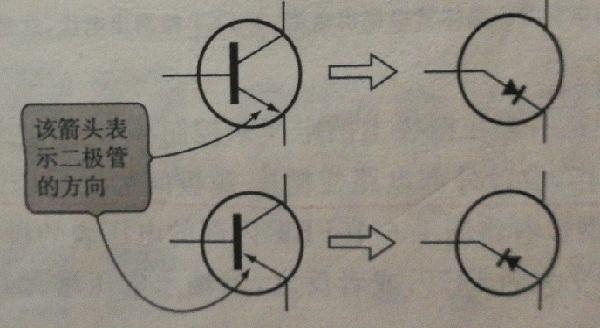

三極管可以這樣理解：在基極和發射極之間添加了二極管，當晶體管正常工作時，即基極和發射極之間有電流流動時，基極與發射極之間的電壓降與二極管的正向壓降相同，為 0.6-0.7V 左右。
場效應管的工作原理
場效應管三個引腳分為：g極（柵極）、d極（漏極）、s極（源極）。
場效應管與三極管的工作原理有很大的不同。

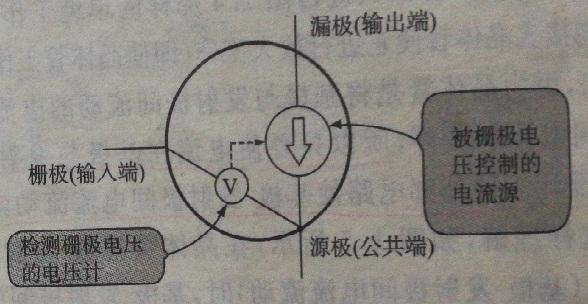

場效應管時由加在輸入端（柵極）的電壓來控制輸出端（漏極）的電流，也就是說場效應管是由柵極輸入電壓控制的壓控電流源。
